產(chǎn)品技術(shù)說(shuō)明書
基材：聚丙烯酸酯
產(chǎn)品介紹
HZ-9017為雙組份增韌型雙組份丙烯酸酯結(jié)構(gòu)膠。本品幾乎無(wú)須對(duì)待粘接的表面進(jìn)行處理，按10:1比例混合后迅速實(shí)現(xiàn)粘接力，完全固化后具有優(yōu)異的抗剪切、抗剝離、抗拉拔及抗沖擊性能，適用于多種塑料、橡膠、陶瓷、木材及金屬間的結(jié)構(gòu)粘接，并且具有優(yōu)良的耐候性，廣泛應(yīng)用電子、電氣、家電、汽車、船舶裝配等行業(yè)。
應(yīng)用基材
|
外觀 |
A，B組分均為膏狀物 |
|
|
混合后粘度 （25℃, cps） |
85000~120000 |
|
|
混合后密度 （g/cm3) |
0.99 |
|
|
配比 （體積比） |
A：B=10:1 |
|
|
操作時(shí)間（25℃, 20g, min） |
3~4 |
|
|
定位時(shí)間（25℃, min） |
5~8 |
|
|
完全固化時(shí)間（25℃, hrs） |
24 |
|
|
固化后硬度 （Shore D） |
68 |
|
|
線性膨脹系數(shù)（<Tg，℃） |
110×10-6 |
|
|
（>Tg，℃） |
200×10-6 |
|
|
線性收縮率（ISO 1675） |
5.5% |
|
|
體積收縮率（ISO 1675） |
16.0% |
|
|
玻璃化轉(zhuǎn)變溫度Tg（ISO 11359-2，℃） |
85 |
|
|
抗拉強(qiáng)度（ASTM D638, MPa) |
20 |
|
抗拉模量 (ASTM D638, MPa) |
550 |
|
剪切強(qiáng)度(ASTM D1002, MPa) 鋁-鋁 |
20.8 |
|
適用于以下金屬材料：PC-PC |
10.5 |
|
鋁及鋁合金、碳鋼、不銹鋼等ABS-ABS |
10.0 |

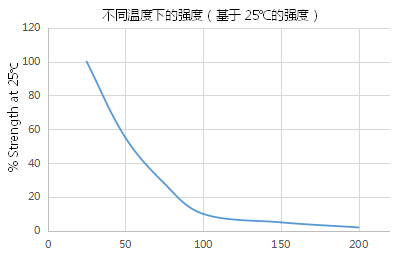

技術(shù)參數(shù)
預(yù)處理
本品對(duì)待粘接表面沒有嚴(yán)格的處理要求。但為獲******粘接效果，建議相應(yīng)涂膠部位在施工前進(jìn)行清潔和干燥處理，必要時(shí)可使用酒精、異丙醇等進(jìn)行擦拭。
施工方法
1.檢查產(chǎn)品后活塞是否歪斜或溢膠。如有異常，請(qǐng)矯正活塞，清除溢膠后使用。
2. 膠水的固化受溫度影響。建議將施膠環(huán)境溫度控制在18~27℃。低于18℃時(shí)固化速度變慢，高于27℃時(shí)，固化速度加快，開放時(shí)間縮短。
3. 將靜態(tài)混膠頭安裝在瓶口，并將膠水瓶裝入10:1雙組份膠槍或點(diǎn)膠機(jī)料筒，緩慢按出，膠液在混合管中混合均勻后，打在需要粘接的材料上。對(duì)于氣動(dòng)設(shè)備，建議施膠壓力為0.3~0.4MPa。
4. 建議在3min內(nèi)貼合(裝配)，并適度按壓。膠層厚度控制在0.05~0.3mm可以滿足多數(shù)需求。如有必要，使用夾具稍作固定，在上述建議施膠溫度條件下10min左右即可產(chǎn)生一定強(qiáng)度。可用熱壓機(jī)加速固化，壓力控制在0.5MPa以上
儲(chǔ)存
建議儲(chǔ)存在13~24℃的陰涼環(huán)境中。保質(zhì)期為9個(gè)月。在8~12℃存放可延長(zhǎng)保質(zhì)期。但在高于24℃的環(huán)境中存放，將迅速降低本品反應(yīng)活性直至失效。
本品不能冷凍保存。
包裝規(guī)格
50 mL/支(10:1)，或根據(jù)客戶要求
注意事項(xiàng)
本品易燃，應(yīng)遠(yuǎn)離火源、熱源及有火花產(chǎn)生的地方。
本品含易揮發(fā)成分，固化過(guò)程中可能因發(fā)熱導(dǎo)致?lián)]發(fā)成分揮發(fā)速度加快，故操作環(huán)境應(yīng)確保通風(fēng)，使用者或接觸者須佩戴必要的防護(hù)手套、防護(hù)服和眼罩，避免接觸人體。
使用完畢之后應(yīng)當(dāng)將容器蓋好，避免吸水影響使用效果。
皮膚如不慎接觸到膠水，須立即用紙或布擦拭干凈，然后用肥皂水清洗。如不慎入眼，立即用清水清洗分鐘以上，如不適反應(yīng)繼續(xù)，應(yīng)立即送醫(yī)。
其他
上述數(shù)據(jù)，特別是對(duì)于我們產(chǎn)品的使用和操作所作的推薦，是基于我們的知識(shí)和經(jīng)驗(yàn)得出的。由于使用過(guò)程可能涉及超出我們知識(shí)及控制范圍的不同材料和條件，我們特此鄭重建議，在使用本產(chǎn)品前，應(yīng)預(yù)做充分測(cè)試，以確保我們的產(chǎn)品適用于特定的過(guò)程及應(yīng)用目的。除非出于故意，否則我們對(duì)于該推薦或任何口頭建議不承擔(dān)任何責(zé)任。
|
